منبع کویل‌دار چیست و در کجا استفاده می‌شود؟
مقدمه
در سیستم‌های تأمین آب گرم بهداشتی (گرم مصرفی)، به‌ویژه در پروژه‌های مسکونی، صنعتی و تجاری، تأمین مداوم و ایمن آب گرم با دمای مناسب، یک نیاز اساسی است. یکی از رایج‌ترین و کارآمدترین تجهیزات در این حوزه منبع کویل‌دار (Coil-type Water Heater) است.
اما منبع کویل‌دار چیست؟ چگونه کار می‌کند؟ در تهویه مطبوع چه تفاوتی با منابع دوجداره دارد؟ و چه زمانی باید از آن استفاده کرد؟ در این مقاله با دیدگاه یک مهندس صنعت تاسیسات و براساس پروژه‌های واقعی، به بررسی علمی، فنی و کاربردی این تجهیزات می‌پردازیم.

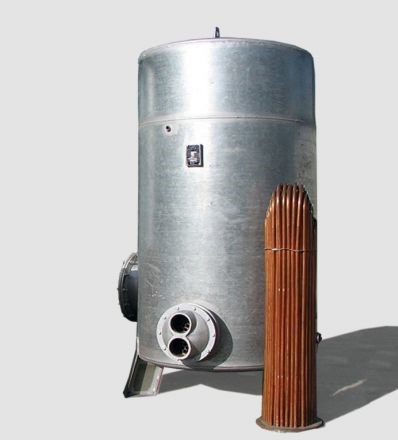

تعریف منبع کویل‌دار
منبع کویل‌دار مخزنی فلزی است که درون آن یک یا چند کویل مسی یا فولادی قرار گرفته است و وظیفه دارد آب گرم مصرفی را به‌وسیله انتقال حرارت غیرمستقیم از سیال گرم‌کننده (مانند آب داغ یا بخار) به آب سرد شهری، فراهم کند.
اجزای اصلی منبع کویل‌دار:
-
مخزن ذخیره آب (تانک) – معمولاً فولادی با پوشش ضدزنگ
-
کویل حرارتی (Heat Exchanger Coil) – معمولاً از لوله مسی فین‌دار یا ساده
-
عایق حرارتی – پلی‌یورتان یا پشم شیشه
-
فلنج بازدید – برای سرویس و رسوب‌زدایی
-
ورودی/خروجی آب سرد و گرم
نحوه عملکرد منبع کویل‌دار
در این سیستم:
-
آب سرد شهری وارد مخزن می‌شود.
-
آب یا بخار گرم از موتورخانه یا بویلر وارد کویل شده و از درون آن عبور می‌کند.
-
گرمای کویل به آب داخل منبع منتقل شده و دمای آن افزایش می‌یابد.
-
آب گرم به‌صورت ذخیره‌شده در مخزن نگهداری می‌شود و هنگام نیاز به مصرف‌کننده منتقل می‌گردد.
🔧 نکته تجربی: در پروژه‌ای در تهران، استفاده از کویل دوجداره مارپیچ مسی با سطح حرارتی بالا باعث افزایش سرعت گرم شدن و کاهش فشار کاری بویلر شد.
مزایای منبع کویل‌دار
✅ صرفه‌جویی در مصرف انرژی
✅ افزایش بازده حرارتی نسبت به منابع دوجداره
✅ قابلیت ذخیره حجم بالای آب گرم برای مصارف پیک
✅ هزینه نگهداری پایین (در صورت استفاده از آب بدون رسوب)
✅ امکان نصب افقی یا عمودی با توجه به فضای موتورخانه
معایب احتمالی
❌ رسوب‌گرفتن کویل در مناطق با آب سخت
❌ نیاز به تخلیه و شست‌وشوی دوره‌ای کویل
❌ وابستگی به سیستم گرمایش مرکزی (در زمان قطع دیگ، سیستم از کار می‌افتد)
کاربردهای منبع کویل‌دار
| محل استفاده | دلیل استفاده |
|---|---|
| ساختمان‌های مسکونی چندواحدی | تأمین آب گرم همزمان برای چند مصرف‌کننده |
| بیمارستان‌ها | تامین بهداشتی و مداوم آب گرم با حجم زیاد |
| هتل‌ها | نیاز به آب گرم فوری و پایدار در ساعات اوج مصرف |
| کارخانه‌ها و صنایع غذایی | شست‌وشوی تجهیزات، تولید، یا فرآوری نیازمند آب گرم |
| مراکز ورزشی و استخرها | تأمین آب گرم برای دوش و گرمایش اولیه آب استخر |
نکات مهم در انتخاب منبع کویل‌دار مناسب
-
ظرفیت منبع (Liters): بسته به تعداد مصرف‌کنندگان و زمان مصرف پیک
-
جنس کویل: در مناطق با آب سخت، استفاده از کویل فولادی با پوشش ضد رسوب پیشنهاد می‌شود
-
ضخامت ورق بدنه: بین 5 تا 10 میلی‌متر (مطابق با فشار کاری)
-
فشار کاری و دمای طراحی: هماهنگ با فشار بویلر و سیستم حرارتی
-
نوع نصب (عمودی یا افقی): بر اساس فضای موتورخانه
تجربه اجرایی واقعی
🔍 پروژه مسکونی نیاوران تهران (۱۴۰۲):
برای یک مجتمع ۴۰ واحدی، از منبع کویل‌دار ۲۰۰۰ لیتری با کویل مارپیچ مسی و دو ورودی مجزا استفاده شد. به دلیل آب سخت منطقه، سیستم رسوب‌زدای الکترونیکی نیز نصب گردید. نتیجه: افزایش ۲۵٪ راندمان انتقال حرارت در سال اول بهره‌برداری نسبت به پروژه مشابه بدون رسوب‌گیر.
تفاوت منبع کویل‌دار و دوجداره
| ویژگی | منبع کویل‌دار | منبع دوجداره |
|---|---|---|
| روش انتقال حرارت | کویل داخلی | جداره دوم مخزن |
| بازده حرارتی | بالا | متوسط |
| تعمیرپذیری | آسان‌تر | مشکل‌تر |
| رسوب‌گیری | در کویل | در پوسته |
| عمر مفید | بیشتر (در صورت سرویس) | کمتر در آب سخت |
نتیجه‌گیری
منبع کویل‌دار یکی از قابل‌اطمینان‌ترین راهکارهای تأمین آب گرم مصرفی در پروژه‌های بزرگ است. انتخاب صحیح ظرفیت، جنس کویل و بررسی کیفیت آب منطقه، کلید بهره‌برداری موفق از این سیستم است. از نگاه مهندسی، در هر پروژه‌ای که سیستم حرارت مرکزی دارید، منبع کویل‌دار نسبت به منابع دیگر، بازده بالاتر، طول عمر بیشتر و انعطاف‌پذیری بهتری ارائه می‌دهد.
